SCHRAG|corpo

Die zeitlos klassische Elementfassade

Für Liebhaber pflegeleichter und langlebiger Fassaden

Hochwertig in der Ausführung und mit zahllosen individuellen Gestaltungsmöglichkeiten – das sind die primären Parameter unserer Elementfassade SCHRAG|corpo. Als Klassiker des Portfolios zählt das Fassadenelement zu unseren beliebtesten Produkten im Bereich vorgehängter hinterlüfteter Systeme. Ganz nach den jeweiligen individuellen Vorstellungen fertigen wir die kassettenförmig abgekanteten Flachblechtafeln in einer sehr großen Vielfalt. Charakteristische Besonderheit der SCHRAG|corpo-Elemente sind die Kantungen.

Michael Schmidt

Michael Schmidt
Beratung und Vertrieb Fassadensysteme SCHRAG|corpo

  • Architektur

    zeitlos, klassisch, elegant

  • Nachhaltigkeit

    geschlossener Materialkreislauf

  • Sicherheit

    bauaufsichtliche Zulassung

  • Qualität

    CE-Zertifizierung

SCHRAG|corpo

Das Wichtigste über die zeitlos klassische Elementfassade

AbmessungAbmessung

Unsere Elementfassaden werden projektbezogen und individuell nach Maß gefertigt. Die Abmessungen sind dabei frei wählbar, häufig werden bestehende Raster oder die Geschosshöhe aufgegriffen. Die maximal möglichen Abmessungen einer Kassette sind dabei unmittelbar abhängig von der Verlegerichtung.

Die Kassetten können für eine Horizontalverlegung in einer maximalen Breite von 5.910 mm und einer maximalen Höhe von 1.880 mm hergestellt werden. Bei einer vertikalen Ausrichtung sind die Kassetten bis zu einer Höhe von 5.880 mm und einer maximalen Breite von 1.910 mm herstellbar.

AusstattungAusstattung

Die klassischen Zusatzausstattungen von Fassadenelementen finden sich in der Antidröhnbeschichtung und der Antigraffitibeschichtung, entweder als Opferschicht oder als Permanentbeschichtung.



BefestigungBefestigung

Die Befestigung der Kassetten erfolgt über eine rückwärtige Einhangkonstruktion, zur Auswahl stehen eine Ausführung mit verdeckten oder mit sichtbaren Bolzen.

Die Fassadenbolzen der Einhangkonstruktion sind aus hochfestem Aluminium gefertigt, die Agraffen-Stanzungen werden zur Vermeidung von Dilatationsgeräuschen mit einem Kunststoffclip ausgestattet.

ElementeElemente

Erfordern Elementstatik, Gebrauchstauglichkeit oder die Montagetechnologie eine zusätzliche Aussteifung der Kassetten, werden individuelle Verstärkungen oder auch mittig aufgebrachte Tragprofile verbaut.

EloxalEloxal

Aluminium-Oberflächen können auch eloxiert werden. Neben der Schutzfunktion der Oberfläche erhält man eine hochwertige und unverkennbare Metalloptik. Die Oberfläche kann zudem durch Einlagerung von Pigmenten gefärbt, in Verbindung mit einer mechanischen Vorbehandlung können zudem spezielle Effekte erzeugt werden.

FugenFugen

Als Fugenbreite sind vertikal mindestens 5 mm zu berücksichtigen – in Abhängigkeit zur spezifischen Materialausdehnung zuzüglich der geplanten Toleranzen. Für die Horizontalfugen ist zur Bemessung der Mindestfugenbreite oft der Aushängeweg der Kassetten maßgeblich.

Unsere Empfehlung sind Fugenbreiten von > 20 mm.

GestaltungGestaltung

Die gekanteten Kassetten können in den unterschiedlichsten Geometrien und Formen gefertigt werden.

Ob nun großflächig und planeben, als Glatt- oder Lochblech, parametrisch gekantet, gerundet, geprägt, mit Ausschnitten, Lochungen, Stanzungen oder als 3D-Freiform, unsere Elementfassaden bieten vielfältigste Gestaltungsmöglichkeiten.

LackierungLackierung

Zur Auswahl stehen Pulverlackierungen, Nasslacke, Duraflon® und unterschiedliche Systeme von Bandlackierungen. Ein fast unbegrenztes Farbspektrum kann je nach Anforderung aus RAL-, DB- oder NCS-Farbtönen ausgewählt werden. Auch objektspezifische Sonderfarbtöne nach Muster oder Vorgaben sind möglich, ebenso verschiedene Glanzgrade, haptische Anmutungen, Metallic-Ausführungen, Strukturen und Effektlacke.

MaterialMaterial

Unsere Elementfassaden werden aus kalt umformbaren Metallen und Legierungen unterschiedlichster Spezifikationen und Anarbeitungen in darauf abgestimmten Fertigungsverfahren hergestellt.

Aluminium: 2,00 bis 4,00 mm
Stahl: 1,50 bis 3,00 mm
nichtrostendem Stahl: 1,50 bis 2,00 mm
wetterfester Baustahl: 1,50 bis 3,00 mm

OberflächeOberfläche

Unterschiedlichste Oberflächenbehandlungen und Veredelungsverfahren ermöglichen eine breite Auswahl an Variationen. Die bekanntesten sind sicher die Stückverzinkung und Fassaden in Edelrostoptik aus wetterfestem Baustahl. Aber auch polierte, gravierte, geschliffene oder geprägte Oberflächen können ausgeführt werden.

Ganz individuell stellt sich der Fotodruck dar, der dem austauschbaren Fassadenelement eine absolut unikate Eigenschaft verleiht.

PflegePflege

Elementfassaden aus Metall sind langlebig, wertbeständig und grundsätzlich pflegeleicht. Damit Sie sich auch nach Jahrzehnten auf ein dekoratives Aussehen der metallischen Oberflächen verlassen können, ist fachgerechte Pflege dennoch unabdingbar.

Unsere Empfehlung ist wenigstens eine jährliche Reinigung der Fassade. Diese sollte dabei grundsätzlich von einem Fachbetrieb ausgeführt werden.

QualitätQualität

Vor dem Hintergrund stetig steigender Anforderungen an Qualität und Nachhaltigkeit unserer Produkte und Systeme sind unser Fassadenwerk und die werkseigene Produktionskontrolle nach EN 1090 zertifiziert und werden extern überwacht.

Wir bieten Ihnen unsere Leistungen nach EN 1090 mit einer entsprechenden CE-Kennzeichnung und der dazugehörigen Leistungserklärung an. Diese sind online bereits direkt nach erfolgter Anlieferung abrufbar. Hierzu muss lediglich der auf den Paketanhängern sowie dem Lieferschein befindliche QR-Code gescannt werden.

SystemSystem

Das System dieser Bolzen-Einhang-Fassade ist flexibel in der Anwendung, bietet darüber hinaus eine Vielzahl von Varianten für Sonderlösungen und ermöglicht maximale Designfreiheit bei höchster Qualität.

Für den Systemaufbau sind 70 mm oder mehr zu berücksichtigen, die Elementtiefe beträgt im Minimum 50 mm. Die Kantung der Kassetten erfolgt dabei wahlweise offen oder geschlossen.

UnterkonstruktionUnterkonstruktion

Grundsätzlich erfolgt der Lastabtrag über ein System von Tragschienen, die mit Konsolen thermisch getrennt am Baukörper verankert werden.

Das System der Unterkonstruktion wird individuell bemessen und projektbezogen angepasst.

Systemaufbau

Einfache Montage

Nach der Fertigung werden die Elemente über Einhängepunkte in die vertikalen Tragschienen (Fugenprofile) eingehoben. Die hohe Präzision und Passgenauigkeit unserer Fertigung ist die Voraussetzung dafür, dass die Elemente nach erfolgtem Ausrichten der Unterkonstruktion sehr einfach montiert, das heißt in die Unterkonstruktion eingehangen werden können.

Verdeckte oder sichtbare Bolzen

Der Lastabtrag der Fassade erfolgt grundsätzlich über ein System von Tragschienen, die mit Konsolen am Baukörper verankert werden. Wir stimmen das System der Unterkonstruktion individuell auf Ihr Projekt ab, Sie haben die Wahl zwischen einer Befestigung mit verdeckten oder sichtbaren Bolzen.

Unsere Elementfassaden bestechen nicht nur als zeitlose Klassiker, sondern sind auch eine saubere Sache. Durch die Schrägstellung der oberen Z-Kantung wird einfallendes Niederschlagswasser gezielt über die Seiten oder vor der Fassade abgeleitet. Wenn Sie Wert auf eine pflegeleichte und langlebige Fassade legen, sind Sie mit SCHRAG|corpo auf dem richtigen Weg!

Verdeckter Bolzen

Die optisch perfekte Lösung

Bei Elementfassaden mit verdeckten Bolzen sind keine Befestigungselemente in den Fugenprofilen sichtbar. Somit ist die Fuge ohne Unterbrechung. In den seitlichen Kantungen der Fassadenelemente werden hierbei über Senkschrauben spezielle Bolzen aus hochfestem Aluminium befestigt.

Um die Tragfähigkeit des Befestigungspunktes zu gewährleisten, erhalten die seitlichen Kantungen eine Prägung. Die Bolzen greifen in die Stanzungen der vertikalen Tragschienen (Fugenprofile). Die Agraffen-Stanzungen erhalten einen Kunststoffclip zur Vermeidung von Dilatationsgeräuschen.

Elementfassaden

Sichtbarer Bolzen

Die universelle Lösung

Bei Elementfassaden mit sichtbaren Bolzen bleiben die Befestigungselemente im Fugenbereich sichtbar. In den seitlichen Kantungen der Fassadenelemente befinden sich Agraffen-Stanzungen.

Diese erhalten einen Kunststoffclip zur Vermeidung von Dilatationsgeräuschen. In den vertikalen Tragschienen werden Rundstäbe befestigt, in welche die Agraffen-Stanzungen eingreifen.

Vertikal- und Horizontalschnitt

Beschriftung

1 SCHRAG|corpo
2 Trag-/ Fugenprofil
3 Fassadenbolzen
4 Kunststoffclip

5 Senkschraube (links), Bohrschraube (rechts)
6 Wandhalter
7 Thermische Trennlage
8 Bohrschraube (links), Schraube zur Aushebesicherung (rechts)

Informationsmaterial zu den Elementfassaden von SCHRAG

SCHRAG|corpo Handbuch

Ausführliche Informationen als Katalog und Download:

Download

SCHRAG|corpo Produktdatenblatt

Die wichtigsten Informationen als Katalog und Download:

Download



Details

Informieren Sie sich über die Varianten von SCHRAG|corpo

Außenecke Außenecke

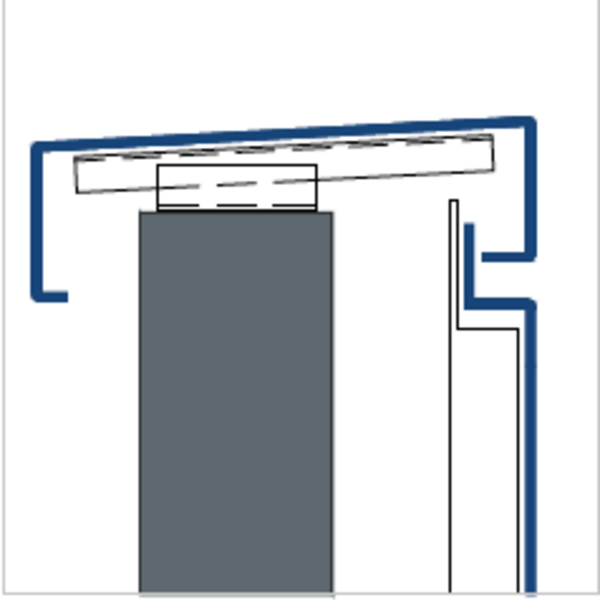

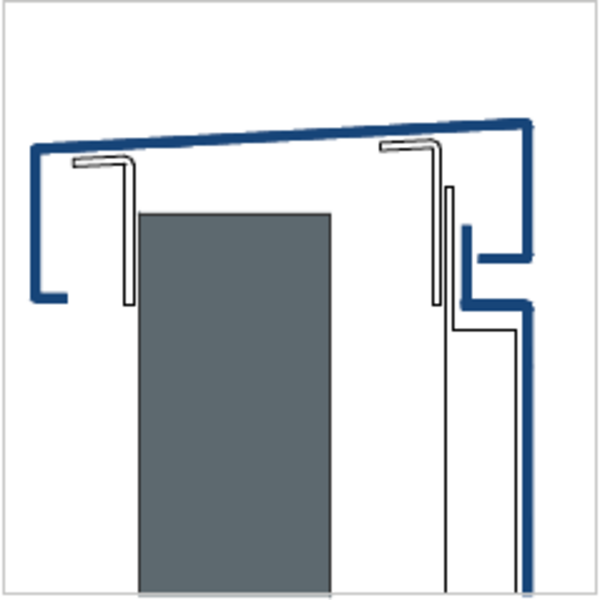

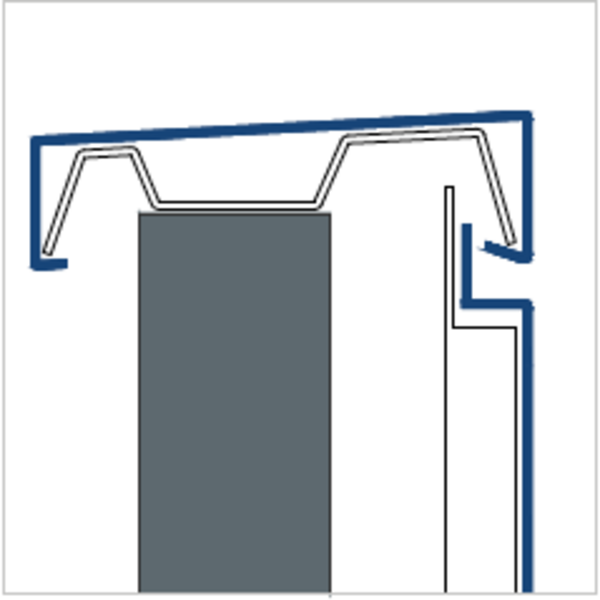

Attika angekantet Attika angekantet

Fensterbank Fensterbank

Fensterleibung Fensterleibung

Fenstersturz Fenstersturz

Fuge/Lisene Fuge/Lisene

Innenecke Innenecke

Sockel Sockel
